 防爆设备 >> KXH—2型无主机防爆扩音对讲选呼电话系统
KXH—2型无主机防爆扩音对讲选呼电话系统
产品照片:


详细参数:

一、 概述
该系统为无主机防爆扩音对讲系统,不需要传统的主机,系统内的防爆电话站由HZBQ—3A型防爆扩音对讲选呼电话机和dYH—5型防爆扬声器(防爆喇叭)等组成。两个以上话站连接即可构成生产调度系统。所有的防爆话站均并联到两根信号总线上。拿起防爆话站的手柄按被叫号码,即启动被叫话站的功放电路,通过被叫话站的扬声器进行广播呼叫。可呼叫任意一部话站,或某一组话站,或全部话站,实现单呼、分组呼叫和全部呼叫功能,实现分级调度。该扩音对讲系统采用两芯信号总线传输,由交流电源供电。防爆等级有ⅡBT6和ⅡCT6两种。该扩音对讲系统具有使用简单,安装和维修方便,通话效果好,扩音功率大,性能价格比高,应用范围广等优点。适用于空间大,环境嘈杂,岗位分散的场所,用于生产调度和联络通讯。
如果感觉防爆扩音电话机还需要闪灯提示处于扩音呼叫状态,可加入防爆警灯,构成声和光同时呼叫提示。在听到防爆扩音电话机发出的扩音呼叫声的同时由防爆警灯发出闪烁的光提示信号。
该扩音对讲系统可用抗噪声手柄(又称防爆抗噪声电话机),使系统在高噪声环境中呼叫通话更加清晰。
二、 特点
1. 该扩音对讲系统内的话站间采用双音频拨号方式,同传统的脉冲拨号方式相比,抗干扰能力大大提高,系统的可靠性得到了充分的保证。
2. 该扩音对讲系统采用总线结构,所有话站都并联到两条信号总线上。每个话站都采用AC220V,50Hz供电,电源线可采用集中供电方式、也可采用分散供电方式。
3. 该扩音对讲系统内的话站可以一机多号。一台话站最多可设置5个号码(包括四个两位号码和一个一位号码),即一台分机可设置1~5个号码。系统内可供选择的号码数量超过100个。这样系统就可非常方便地实现单呼、分组呼和全呼功能,实现分级调度。
4. 该扩音对讲系统采用分散放大、低电平传输的方式,每个话站独立工作,任何一个话站故障,不影响其余话站的工作。话站手机不复位时系统内其它话站仍可工作。
三、 主要技术参数
1. 防爆等级:ⅡBT6 和ⅡCT6
2. 防护等级:IP54(特殊要求时可达到IP66)
3. 馈电电压:AC220V,50Hz
4. 扩音输出功率:0~30W可调。
5. 外型尺寸:270×280×120 mm
6. 安装方式:墙壁挂,安装孔距:200×200 mm。
7. 重量:6.5 kg
四、系统话站使用选型表:

使用场所
选呼电话机
转接器
扬声器
C防爆区
KXH—2
BKZ—1
dYH—5
B防爆区
HZBQ—3A
(无)
dYH—5
安全区室外
HZQ—3A
(无)
YH—3
安全区室内
AH—2
KZ—2
3W室内音箱


五、 使用方法
1. 呼叫方法:主叫摘机后按完被叫号码键,如有被叫话站被选中,主叫听到一秒“嘟”的证实音,同时,被叫扬声器发出一秒“嘟”的呼叫音,这时被叫处于扩音状态,主叫的讲话通过被叫的扬声器播放出来,实现发布指令、找人等目的。被叫在听到扩音呼叫后摘机,切断扬声器,同主叫通话。如果被叫用户多于一个(进行分组呼叫或全呼时),那么每个摘机用户均可参与通话。
2. 多方通话:在通话过程中如需第三方或更多方参与通话,不必挂机,按所需被叫号码进行呼叫,使第二次被呼叫的被叫用户处于扩音状态,被叫摘机后仍可参与通话。依此方法可呼叫出更多用户参与通话。交换机用户也能用此方法呼叫,进行多方通话。
3. 就近接听:被叫听到扩音呼叫后,在被叫话站摘机后可同主叫通话;在系统内其它任一话站摘机后,只须按一下手机挂钩,都可同主叫通话,不必非得在被叫话站接听。
4. 急事优先:某用户有急事需呼叫,而线路又被占用,可摘机直接插入正在通话的话站中,告知他们挂机。如不介意也可不必告知他们挂机而直接按号,启动被叫扬声器进行呼叫,达到急事优先目的。
六、 安装
该扩音对讲系统内各防爆电话站间建议信号线和电源线分别采用两芯电缆连接,防爆电话站之间的信号线(A、B)采用Φ8mm的两芯屏蔽电缆,电源线和到防爆扬声器的连线采用Φ8mm的两芯电缆,芯线的截面积均≥0、5mm2。干扰较小的场所可四芯电缆,信号线和电源线通过一条电缆连接,安装和维修都非常方便。两根电源线、扬声器连线各自都没有极性要求。各进线口均为1/2G″螺纹, 可选用相应的防爆挠性管。

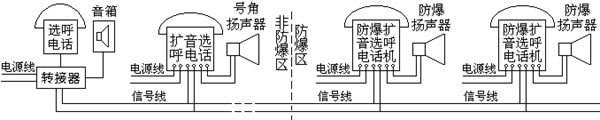

系统连接示意图

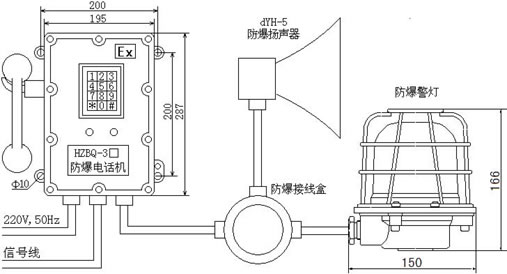

带防爆警灯的链接方法



ⅡC级防爆电话站

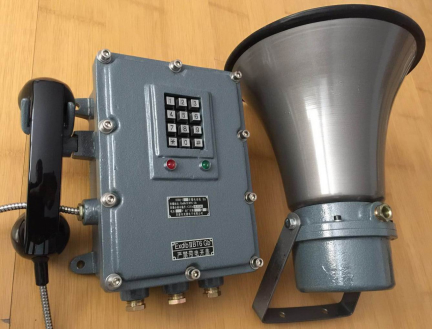

ⅡB级防爆电话站

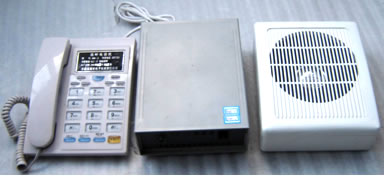

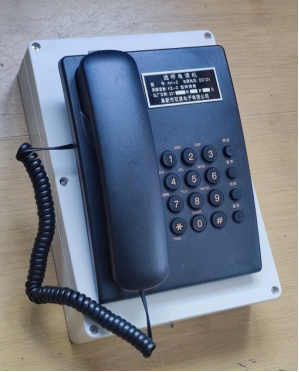

室内选呼电话系统
