详细参数:
一、 概述
该防爆扩音电话机与防爆扬声器(防爆喇叭)组成防爆扩音电话站。该防爆扩音电话站使程控电话交换机的用户实现了扩音呼叫的目的。该扩音防爆电话机与电话交换机连接,也可与调度指令电话交换机连接。防爆扩音电话机的两根信号线接电话交换机(或其它调度机)的一对用户线;两根电源线接交流电源;扬声器输出端子接防爆扬声器,其扩音输出功率在30W以下连续可调。
该防爆扩音电话机外壳用铝合金铸造成型,具有较好的抗冲击强度及防护性能。按键盘采用不锈钢按键盘,手柄采用室外公用电话手柄,电话绳采用室外公用电话金属护套电话绳,电路原器件按室外标准采购和生产,电路经过严格的防爆处理和防护处理,使整机的环境适应能力得到进一步提高。
如果感觉防爆扩音电话机还需要闪灯提示处于扩音呼叫状态,可加入防爆警灯,构成声和光同时呼叫提示。在听到防爆扩音电话机发出的扩音呼叫声的同时由防爆警灯发出闪烁的光提示信号。
该防爆电话机可选用抗噪声手柄,(又称扩音防爆抗噪声电话机),使其在高噪声环境中呼叫通话更加清晰。该防爆电话机取消了传统的防爆扩音转接器,把防爆扩音转接器的功能集中到防爆扩音电话机内,使其结构更加简单,安装和维护更加方便。该扩音电话站有防爆和非防爆之分。
二、 防爆扩音电话机主要技术参数
1. 环境温度:-30~+50℃
2. 相对湿度:≤95%
3. 大气压力:80~110 kPa
4. 防爆标志:ExdibⅡBT6 Gb
5. 防护等级:IP54
6. 供电电压:AC220V,50Hz
7. 功耗:<40W
8. 额定扩音输出功率:≤30VA(0~30W之间连续可调)
9. 外型尺寸:270×280×120 mm
10. 安装尺寸:200×200 mm
11. 重量:6.5 kg
其它技术参数同普通电话机。防爆扬声器技术参数见防爆扬声器部分。
三、 防爆电话机使用方法
主叫拿起手柄,听到拨号音后,按被叫号码,主叫听到回铃音,回铃音结束,启动被叫防爆话站的扩音电路,主叫的讲话声通过被叫的防爆扬声器播放出来,主叫可发布指令或找人。被叫在听到呼叫后摘机,自动关闭扬声器,与主叫通话。通话完毕,挂机后回到等待状态。
四、 防爆扩音电话机安装
1. 电话交换机的每一门均可接一套防爆扩音电话机。端子L1、L2接交换机的一对用户线。
2. 接线端子A、C接220V,50Hz交流电源。
3. 接线端子Y、Y接dYH—5型防爆扬声器。
4. 电缆用外径Φ8mm两芯橡胶电缆与电话交换机连接,芯线截面积≥0.5mm2。

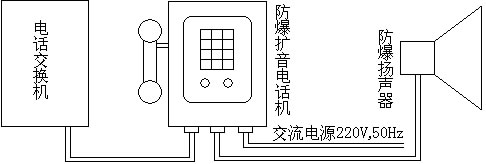

防爆扩音电话机和防爆扬声器连接示意图

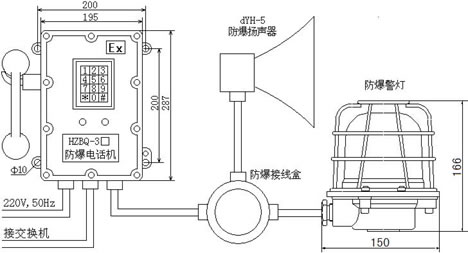

防爆扩音电话机和防爆扬声器、防爆警示灯链接示意图

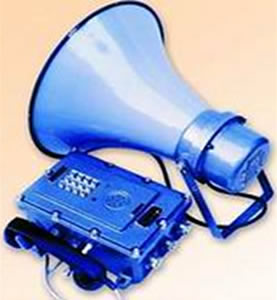

基本配置图
|
防爆警示灯
|
|
