一、 概述

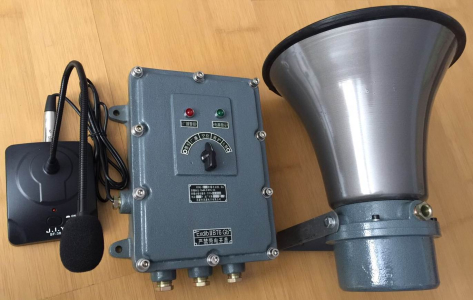

GJ—1型防爆广播报警系统由HZBQ-3B型防爆广播报警器（防爆电话机）和dYH—5型防爆扬声器组成，也可加入防爆警灯，构成声和光同时报警。该防爆广播报警系统把广播呼叫和报警功能融为一体。把旋转开关扳到广播档位，对着麦克风（话筒）讲话，可以通过防爆扬声器对现场进行广播呼叫，发布生产指令；把旋转开关扳到报警档位，可发出声光报警信号。该防爆广播报警系统有三种声报警信号，以适应各种不同的报警功能。该防爆广播报警系统也可同各类火灾报警控制器或其它控制器配合使用，当生产现场发生事故或火灾等紧急情况需要发出声光报警信号时，火灾报警控制器送来的开关控制信号也可启动报警电路，由防爆扬声器发出警报声，由防爆警灯发出闪烁的光报警信号。也可同手动报警开关配合使用，构成简单的防爆报警系统。
该防爆广播报警系统有两路输出，每路输出的扩音功率小于30W，即每路连接的防爆扬声器功率之和不能超过30W。每路可连接的防爆警灯数量小于10个。
该防爆广播报警系统适用于石油、化工、矿山、钢铁等场所，用作现场指挥和报警用。
二、 防爆广播报警器主要技术参数
1. 环境温度：－30～＋50℃
2．相对湿度：≤90％
3．大气压力：80～110 kPa
4．防爆等级：ⅡBT6
5．防护等级：IP54
6．供电电压：AC220V，50Hz
7．负载：8～16Ω
8．扩音输出功率：每路≤30W；两路之和≤60W（每路0～30W之间连续可调）
9．外型尺寸：200×280×120 mm
10．安装尺寸：205×200  mm
11．重量：6.5 kg
12.安装方式：壁挂式
三、 防爆广播报警使用方法
1. 平时波段开关置于“空位”。当需要扩音广播时，把波段开关扳到“广播”位置，这时红色“广播报警”指示灯闪亮，对着麦克风讲话，其声音从防爆扬声器播放出来，实现发布生产指令目的。讲话完毕，把波段开关扳回到“空位”。
2. 当需要发出报警信号时，把波段开关扳到“火警”、“救护”或“警车”位置，发出“火警”、“救护”或“警车”声；同时，红色“广播报警”指示灯闪亮。用户可以赋予“火警”、“救护”或“警车”不同的报警功能，实现多种情况的报警。报警完毕，把波段开关再扳回到“空位”，报警声停止。
3.该防爆广播报警系统也可同各类火灾报警控制器或其它控制器配合使用，火灾报警控制器送来的开关控制信号也可启动报警电路，由防爆扬声器发出警报声,由防爆警灯发出闪烁的红色灯光。也可同手动报警按钮配合使用,构成简单的防爆报警系统。
四、安装与布线
1. 防爆广播报警器结构见右图。采用壁挂式安装结构。用M8或M10的螺钉把其固定在墙壁上或操作台上。话筒（麦克风）放在或固定在防爆广播报警器附近。
2. 下方三个进线口中，左方为电源线进线口，中间为防爆扬声器连线进线口，右方为防爆警灯进线口。以上进线口采用1/2G″管螺纹封口螺帽锁紧电缆，也可用同样管螺纹的防爆挠性管连接。侧面的进线口为话筒（麦克风）连线进线口。
3.电源线需接入AC220V，50Hz电源，电源功率≥100VA。
4．电源线和到防爆扬声器的连线采用Φ8 mm的两芯电缆，芯线的截面积均≥0．5mm2。
5.防爆扬声器和防爆警灯应安装在距离防爆广播报警器50米以内的地方。超过50米应适当增加连线的截面积，最多不能超过100米。
6.接线：标有AC的接线端子接AC220V，50Hz电源；标有YY的接线端子接防爆扬声器；标有DD的接线端子接防爆警灯，这三个端子都没有极性要求。标有MIC的接线端子接话筒（麦克风），注意话筒有“＋”极和“－”极之分。

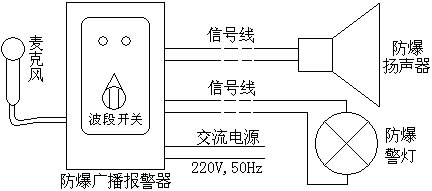

系统连接示意图
