详细参数:
一、概述
BJ-1型防爆声光警报系统由防爆转接器和防爆扬声器组成,同各类火灾报警控制器或其它控制器配合使用,当生产现场发生事故或火灾等紧急情况需要发出声光警报时,火灾报警控制器送来的控制信号启动防爆转接器的声光报警电路,由防爆扬声器发出火警警报声或故障警报声(由用户设置);由连接到防爆转接器的火警灯发出闪断的光警报信号,完成报警目的。也可同手动报警按钮配合使用,构成简单的防爆声光报警系统。系统连接的防爆扬声器功率之和不能超过30W。
光警报信号为可选项,可根据实际情况进行取舍。
二、防爆声光警报系统主要技术参数
1.防爆等级: ExdⅡCT6、 ExdⅡBT6
2.电源线:AC220V,50Hz
3.控制线:开关接点或直流电压或AC220V,50Hz电压,(由用户确定)
4.扩音输出功率:0~30W(连续可调)。
5.重量:4 .5 kg(防爆转接器);4 .5 kg(防爆扬声器)。
三、安装与布线
1.电源线需接入AC220V,50Hz电源,电源功率≤50 W。
2.控制线为开关接点。
3.防爆转接器的电源线、控制线和到防爆扬声器的连线采用Φ8 mm的两芯电缆,芯线的截面积均≥0.5mm2。防爆转接器和防爆扬声器的各进线口均采用封口螺帽锁紧电缆。
|

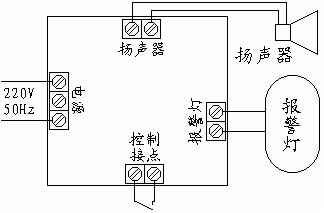

接线图
|
|
