 防爆设备 >> GJ-2型防爆广播喊话器
GJ-2型防爆广播喊话器

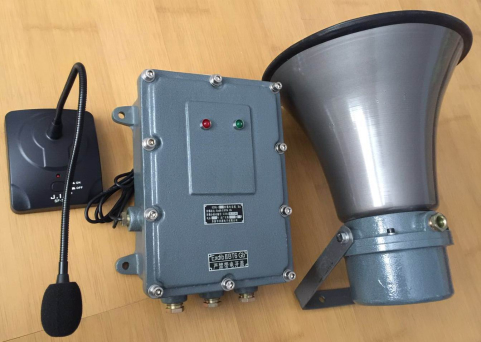

产品照片:


详细参数:

一、 概述
GJ-2型防爆广播喊话系统又称防爆广播扩音机或防爆扩音喊话器,由HZBQ-3B型防爆广播喊话器(防爆电话机)、麦克风(或手持话筒)和dYH—5型防爆扬声器组成。打开麦克风上的开关,对着麦克风(话筒)讲话,可以通过扬声器对现场进行广播呼叫,发布生产指令或报警。该系统也可加入防爆警灯,构成声和光同时提示信号。
该防爆广播喊话器有两路输出,每路输出的扩音功率小于30W,即每路连接的防爆扬声器功率之和不能超过30W。每路可连接的防爆警灯数量小于10个。
该系统适用于石油钻井现场、化工、矿山、钢铁等场所,用作现场指挥和报警用。
二、 主要技术参数
1. 环境温度:-30~+50℃
2.相对湿度:≤90%
3.大气压力:80~110 kPa
4.防爆等级:ⅡBT6
5.防护等级:IP54
6.供电电压:AC220V,50Hz
7.负载:8~16Ω
8.扩音输出功率:2×30W(每路0~30W之间连续可调)
9.外型尺寸:200×280×120 mm
10.安装尺寸:196×210  mm
11.重量:7.6 kg
12.安装方式:壁挂式
三、 使用方法:平时开关置于关闭状态。当需要扩音广播时,把开关扳到开启位置,对着麦克风讲话,其声音从扬声器播放出来,实现发布生产指令目的。讲话完毕,把开关扳回到关闭状态。
四、安装与布线
1. 防爆广播报警器采用壁挂式安装结构。用M8或M10的螺钉把其固定在墙壁上或操作台上。话筒(麦克风)放在或固定在防爆广播喊话器附近。
2. 下方三个进线口中,左方为电源线进线口,中间为扬声器连线进线口,右方为备用进线口。以上进线口采用1/2G″管螺纹封口螺帽锁紧电缆,也可用同样管螺纹的防爆挠性管连接。侧面的进线口为话筒(麦克风)连线进线口。
3.电源线需接入AC220V,50Hz电源,电源功率≥50VA。
4.电源线和到防爆扬声器的连线采用Φ8 mm的两芯电缆,芯线的截面积均≥0.5mm2。
5.扬声器应安装在距离防爆广播喊话器50米以内的地方。超过50米应适当增加连线的截面积,最多不能超过100米。
6.接线:标有AC的接线端子接AC220V,50Hz电源;标有YY的接线端子接扬声器;标有MIC的接线端子接话筒(麦克风),注意话筒有“+”极和“-”极之分。
7.调试:首先把电位器RP1调到中间位置,对着话筒讲话,再调节电位器RP5,(调节RP5不能满足要求可再调节RP1),使扬声器的声音达到满意为止,(但不能使扬声器的功率超过其额定功率)。


系统连接示意图
