一、概述
FXS-SB-□型防爆手动报警按钮是非编码开关型按钮，适用于安装在含有易燃易爆气体的场所，当人工确认火灾事故发生时，按下此按钮（用拇指按压黑点处）即可向火灾报警控制器发出报警信号，且指示灯常亮。
本产品可以和国内外任何厂家的火灾报警控制器配套使用。有自锁功能，当火灾解除后可通过专用复位孔复位。防尘防水性能良好，满足最新国标要求，并能有效抵御灰尘污染和潮湿空气的影响。
本产品符合国家防爆标准GB3836-2010的有关规定，经国家指定的检验机关检验合格，并取得了防爆合格证书。可适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。
二、主要技术参数
1.防爆标志： ExdⅡCT6
2.环境温度：环境温度：－30℃～＋50℃
3.相对湿度：≤95％
4.大气压力：80～110 kPa
5.工作电压：DC24V（指示灯电源）
6.触点容量：0.3A
7.防护等级：IP59
8.重量：1kg

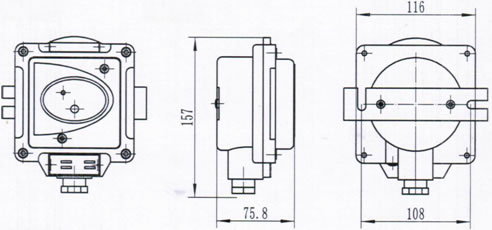

三、外形图

四、安装与接线
1.安装：根据现场情况可分为壁式安装和立柱式安装。壁式安装使用M6螺钉通过按钮安装板将按钮固定在墙壁上，一般要求按钮底部距地面高1.5米。立柱式安装需用专门立柱在地面上固定，安装要求与壁挂式安装相同。电缆的引用装置，B级采用封口螺帽压紧密封圈结构；C级采用密封填料函结构。
注：产品向系统连接时，采用截面积S≥1.5mm2的通用电缆连接。
2.接线：松开按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图），连接好后，将按钮盖与体装好。

D、D为DC24V电源（无极性），S、S为无源输出接点（0.3A），X、X为消火栓无源输出接点（3A），F、F为反馈输入端。
