一、概述
FXS-TC-□型防爆感温/感烟火灾探测器是非编码型（继电器无缘触点输出）探测器，可以和国内外任何厂家的火灾报警控制器配套使用。当现场温度超过60℃设定温度或烟雾浓度超过规定值时，探测器自动向控制器发出报警信号（内部继电器接点闭合），且探测器指示灯常亮。只有在系统复位或暂短掉电时且又重新上电后，探测器自动恢复检测状态（内部继电器接点开路），指示灯恢复闪烁（巡检）状态。
本产品符合国家防爆标准GB3836-2010的有关规定，经国家指定的检验机关检验合格，并取得了防爆合格证书。可适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。
二、主要技术参数
1.防爆标志： ExdibⅡCT6
2.环境温度：－30℃～＋50℃
3.相对湿度：≤95％
4.大气压力：80～110 kPa
5.工作电压：DC24V±4V
6.静态电流：≤120μA
7.报警电流：10mA≤I≤30mA
8.响应阀值：0.1dB/M-0.27dB/M
9.报警复位：瞬间断电（10sMin,DC2.5VMax）
三、安装与布线
1.安装方法

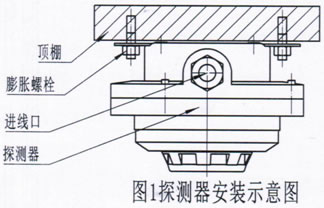

根据现场情况用M6膨胀螺钉通过探测器固定爪，将防爆外壳固定在顶棚上。电缆的引入装置采用封压胶圈结构，电缆外径为8mm，电缆的防爆进线口为M22×1.5内螺纹。探测器安装示意图如图1所示。
2.接线
松开探测器外壳固定螺钉，打开隔爆腔将电缆从一侧进线口穿入，DC24V电源线接在线路板的输入端子D、D上（无极性要求），信号线接G、K为常开无缘触点，G、B为常闭无缘触点。见图2接线图。
3.在探测器周围0.5m内，不应有遮蔽物。
4.探测器至空调送风孔边的水平距离不小于1.5m。
5.探测器至墙壁、梁边的水平距离不小于0.5m。
6.在宽度小于3m的走廊顶棚上设置探测器时，宜居中布置。探测器的安装间距不应超过15m，探测器距墙端的距离不应大于探测器安装间距的一半。
7.探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。
8.探测器底座应安装牢固，导线连接必须可靠。
9.探测器的确认灯，应面向便于人员观察的主要入口方向。
10.严禁在易燃易爆场所带电拆卸。
11.安装时不要损伤隔爆面，并保持其清洁。隔爆面紧固螺钉应均匀拧紧，注意隔爆面不要夹杂导线或其它异物。
