一、概述
FXS-SG-□型防爆声光警报器为一体式产品（即声报警和光报警合为一体），可以和国内外任何厂家的火灾报警控制器配套使用。当现场发生事故或火灾等紧急情况需要发出声光报警时，火灾报警控制器送来的控制信号启动声光报警电路，发出声光报警信号，完成报警目的。也可以同手动报警按钮配合使用，达到简单的声、光报警目的。
本产品符合国家防爆标准GB3836-2010的有关规定，经国家指定的检验机关检验合格，并取得了防爆合格证书。可适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。
二、主要技术参数
1.防爆标志： ExdibⅡCT6
2.环境温度：－30℃～＋50℃
3.相对湿度：≤95％
4.大气压力：80～110 kPa
5.工作电压：DC24V±6V
6.声音报警电流：≤550mA
7.声响强度：≥115dB
8.光报警电流：（本安输出）：≤50mA
9.本安端最高输出电压：≤27V
10.本安端最大短路电流：≤100mA，工作电路≤50mA
三、外形尺寸与安装布线

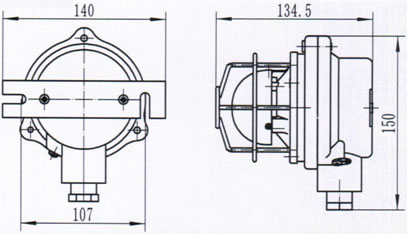

1.外形尺寸

2.安装方法
根据现场情况用M6膨胀螺钉通过声光报警器固定爪，将防爆外壳固定。电缆的引入装置采用导管密封装置结构，密封材料采用环氧树脂灌封（由厂家提供），电缆外径≤8mm，电缆的防爆进线口为M22×1.5内螺纹。
3.接线：
松开声光报警器外壳固定螺钉，打开隔爆腔将电缆从一侧进线口穿入，DC24V电源线接在线路板的输入端子D、D上，无极性要求。
